通風蝶閥在我們生活中有著非常重要的應用，那么大家是否了解通風蝶閥的結構特點都有哪些嗎?還不清楚的朋友來聽聽通風蝶閥廠家的介紹吧!

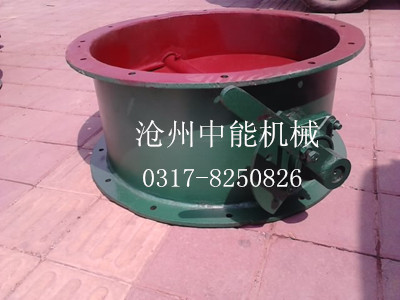

　　通風蝶閥結構

　　主要由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。

　　通風蝶閥特點

　　1、通風蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截?cái)?、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。

　　2、通風蝶閥可以運送泥漿，在管道口積存液體最少。 低壓下，可以實現良好的密封。 調節性能好。

　　3、蝶板的流線型設計，使流體阻力損失小，可謂是一種節能型產品。

　　4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。通風蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。

　　5、 連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。

　　驅動形式有手動、蝸輪傳動、電動、 氣動、液動、電液聯動等執行機構，可實現遠距離控制和自動化操作。

　　優點

　　1、啟閉方便迅速、省力、流體阻力小，可以經常操作。

　　2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門。

　　3、可以運送泥漿，在管道口積存液體最少。

　　4、低壓下，可以實現良好的密封。

　　5、調節性能好。

　　6、全開時閥座通道有效流通面積較大，流體阻力較小。

　　7、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。

　　8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。

　　9、安裝方便。

　　10、操作靈活省力，可選擇手動、電動、氣動、液壓方式。

　　缺點

　　1、使用壓力和工作溫度范圍小。

　　2、密封性較差。

　　通風蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。

　　按密封形式可軟密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。

　　按連接型式可分為法蘭連接和對夾式連接;按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。
